Robinet à tournant sphérique entièrement soudé

Conçu pour les applications critiques de pipelines et de transmission, le robinet à tournant sphérique entièrement soudé est conçu pour fournir une isolation fiable, une fermeture étanche à long terme et une intégrité structurelle exceptionnelle dans des conditions de fonctionnement exigeantes. Son corps entièrement soudé élimine les chemins de fuite potentiels associés aux joints boulonnés du corps, offrant ainsi une résistance améliorée aux fuites externes, aux contraintes des pipelines et aux conditions environnementales. Sa construction robuste le rend particulièrement adapté aux applications de pipelines à haute pression, haute température et longue distance.

Le robinet à tournant sphérique entièrement soudé est idéal pour le pétrole et le gaz, le transport de gaz naturel, la pétrochimie, les raffineries et d'autres systèmes de pipelines critiques où la sécurité, la durabilité et un entretien minimal sont essentiels. Sa construction compacte et légère, combinée à un système d'étanchéité fiable et à une conception résistante à la corrosion, offre des performances fiables tout au long des intervalles d'entretien prolongés.

Renseignez-vous maintenant Prochains produits

Spécifications techniques

Description du produit :	Robinet à tournant sphérique entièrement soudé
Modèle:	Q967F-Valve à bille entièrement soudée
Diamètre nominal :	NPS 2"~48"
Température de fonctionnement :	-196 ℃ ~ 593 ℃ (la plage de température de service peut varier selon les matériaux)
Pression de fonctionnement :	150-2500 CLASSE
Matérielle:	Matériau principal : A105N ; A182 F304, F304L, F316, F316L, A352 LF2, LF2, etc.
Norme de conception :	API 6D、ASME B16.34
Longueur structurelle :	ASME B16.10
Extrémité de connexion :	ASME B16.5, ASME B16.25
Norme d'essai :	API 598, ISO 5208
Méthode de fonctionnement :	Poignée, vis sans fin, motorisation, motorisation pneumatique
Champs d'application :	Oléoducs, gazoducs et gazoducs urbains

Caractéristiques et fonctionnalités Avantages

Vanne quart de tour haute performance offrant une fermeture étanche aux bulles pour les industries de transformation exigeantes.

Construction de carrosserie entièrement soudée

La conception du corps soudé élimine les joints boulonnés et réduit considérablement les chemins de fuite externes potentiels.

Haute intégrité structurelle

Le corps soudé en continu offre une excellente résistance à la pression interne, aux charges des pipelines et aux contraintes environnementales externes.

Arrêt étanche et fiable

Les systèmes d'étanchéité à bille et à siège conçus avec précision offrent une isolation fiable et des performances d'étanchéité à long terme.

Capacité haute pression et température

Une construction robuste et des composants d'étanchéité optimisés permettent un fonctionnement fiable dans des conditions de pression et de température exigeantes.

Conception compacte et légère

La construction soudée peut réduire le poids global de la vanne et les exigences d'installation par rapport aux conceptions conventionnelles à corps boulonné.

Faible couple de fonctionnement

La conception optimisée de la bille et du siège réduit la friction et le couple de fonctionnement, permettant un fonctionnement manuel ou automatisé efficace.

Excellente résistance à la corrosion

Une sélection de matériaux appropriés et des revêtements de protection contribuent à fournir une résistance à long terme à la corrosion dans les environnements de pipelines enterrés et exposés.

Besoins de maintenance réduits

Le corps soudé minimise le nombre de joints externes et réduit les besoins d'entretien de routine pendant toute la durée de vie de la vanne.

Résistance aux contraintes des pipelines

La construction robuste du corps est conçue pour résister aux charges de pipeline, aux vibrations et à la dilatation thermique rencontrées dans les systèmes de transport longue distance.

Large gamme d'applications

Convient au transport de gaz naturel, aux oléoducs, aux systèmes de collecte de gaz, aux installations pétrochimiques, aux raffineries et à d'autres applications critiques de pipelines.

Scénario d'application

Industrie chimique

Les robinets à tournant sphérique, les vannes papillon, les robinets-vannes, les robinets à soupape, les clapets anti-retour et les vannes de régulation garantissent une isolation sûre des fluides, un contrôle précis du processus et un fonctionnement fiable dans les applications exigeantes de traitement chimique.

Industrie pétrolière

Conçues pour une isolation fiable, une régulation du débit et une prévention du reflux, nos solutions de vannes prennent en charge les opérations de production et de raffinage du pétrole en amont, au milieu et en aval.

Gaz naturel

Assure une étanchéité étanche, un contrôle de débit fiable et un fonctionnement sûr des pipelines pour les systèmes de transport, de stockage, de GNL et de distribution de gaz naturel.

Métallurgie

Conçu pour résister à des températures élevées, aux milieux abrasifs et aux conditions de fonctionnement difficiles dans les domaines de la sidérurgie, de la fusion et du traitement métallurgique.

Production d'énergie

Garantit une isolation fiable, un contrôle précis du débit et des performances à long terme dans les systèmes à vapeur, de chaudière, de turbine et de centrale électrique.

Pharmaceutique

Assurer un contrôle de débit hygiénique, précis et sans contamination pour la fabrication pharmaceutique et les applications de processus propres.

Industrie sidérurgique

Conçu pour les conditions de haute température, de haute pression et de service sévère dans la fabrication du fer, la sidérurgie, les laminoirs et les systèmes de traitement auxiliaires.

Nouvelle énergie

Soutenir les projets d'hydrogène, de GNL, de captage du carbone, de matériaux pour batteries et d'énergies renouvelables avec des solutions de vannes avancées pour un contrôle de processus sûr et efficace.

Équipement de test

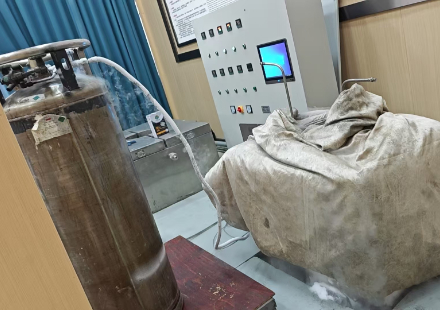

-196°C Système de test d'azote liquide cryogénique

Simule des conditions de fonctionnement à très basse température pour vérifier les performances d'étanchéité et la fiabilité des vannes pour les applications cryogéniques.

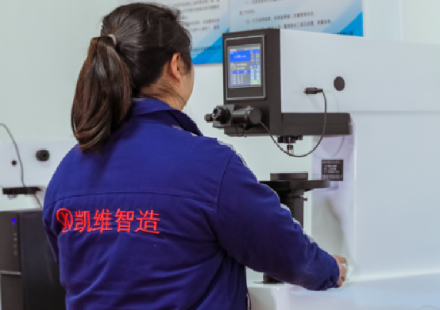

Brinell, Rockwell et Testeur de dureté Vickers

Garantit que la dureté du matériau répond aux normes internationales en matière de résistance, de durabilité et de performances à long terme.

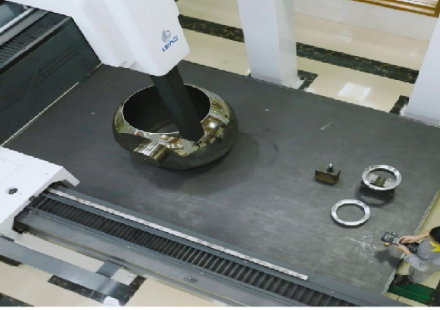

Machine de mesure de coordonnées à grande échelle (MMT)

Fournit une inspection dimensionnelle de haute précision pour garantir la précision de l’usinage et la cohérence du produit.

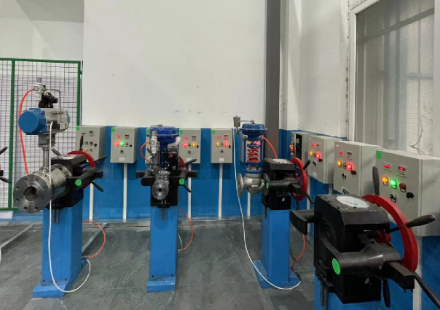

Système de test du cycle de vie des vannes

Évalue la durabilité et la fiabilité opérationnelle des vannes grâce à des tests répétés de cycles d’ouverture et de fermeture.

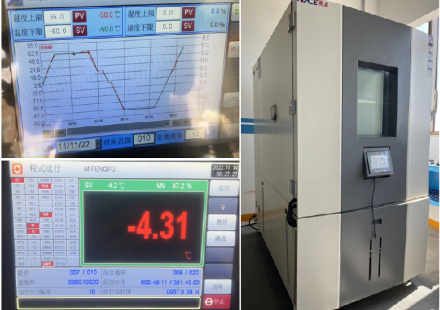

Haut & Chambre d'essai à basse température

Vérifie les performances et la stabilité de la vanne dans des conditions de température extrêmes.

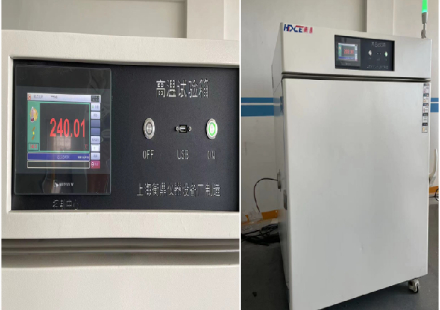

Chambre d'essai de vieillissement à haute température

Évalue la stabilité des matériaux à long terme et la fiabilité du produit sous une exposition continue à haute température.

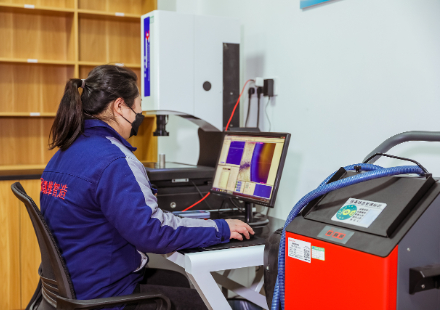

Spectromètre d'émission optique SPECTRO de bureau (Allemagne)

Effectue une analyse rapide et précise de la composition des matériaux pour garantir une traçabilité et une conformité complètes des matériaux.

FAQ

Q À quoi sert une vanne à bille ?

Une vanne à bille est conçue pour une isolation fiable en faisant tourner une bille avec un alésage de 90 degrés. Elle est largement utilisée dans le pétrole et le gaz, la chimie, le GNL, le traitement de l’eau et les systèmes industriels de pipelines nécessitant une fermeture hermétique.

Q Quand devrais-je choisir une vanne à bille ?

Choisissez une vanne à bille lorsque vous avez besoin d’un joint étanche à bulles, d’un couple de fonctionnement faible, d’un fonctionnement rapide en quart de tour et d’une longue durée de vie. Elle est idéale pour une utilisation fréquente et des systèmes de procédé automatisés.

Q Quelle est la différence entre une vanne à bille flottante et une vanne à bille montée sur un touron ?

Les vannes à billes flottantes conviennent aux petites et moyennes tailles, tandis que les vannes à billes montées sur trunnion offrent un couple de fonctionnement plus faible et une plus grande stabilité pour les applications à haute pression et grand diamètre.

Q Les vannes à bille peuvent-elles être utilisées pour l’étranglement ?

Les vannes à bille sont principalement conçues pour un service marche/arrêt. Bien qu’une ouverture partielle soit possible, l’accélération continue n’est généralement pas recommandée car elle pourrait endommager les surfaces d’étanchéité.

Q Quels matériaux sont disponibles pour les vannes à bille ?

Les vannes à bille sont disponibles en acier carbone, acier inoxydable, acier inoxydable duplex, acier allié et matériaux spéciaux adaptés aux applications corrosives, à haute température, cryogéniques et à service sévère.

Q Quelles industries utilisent couramment des vannes à bille ?

Les vannes à bille sont largement utilisées dans le pétrole et le gaz, la pétrochimie, le GNL, le traitement chimique, la production d’énergie, l’exploitation minière et les applications industrielles générales.
