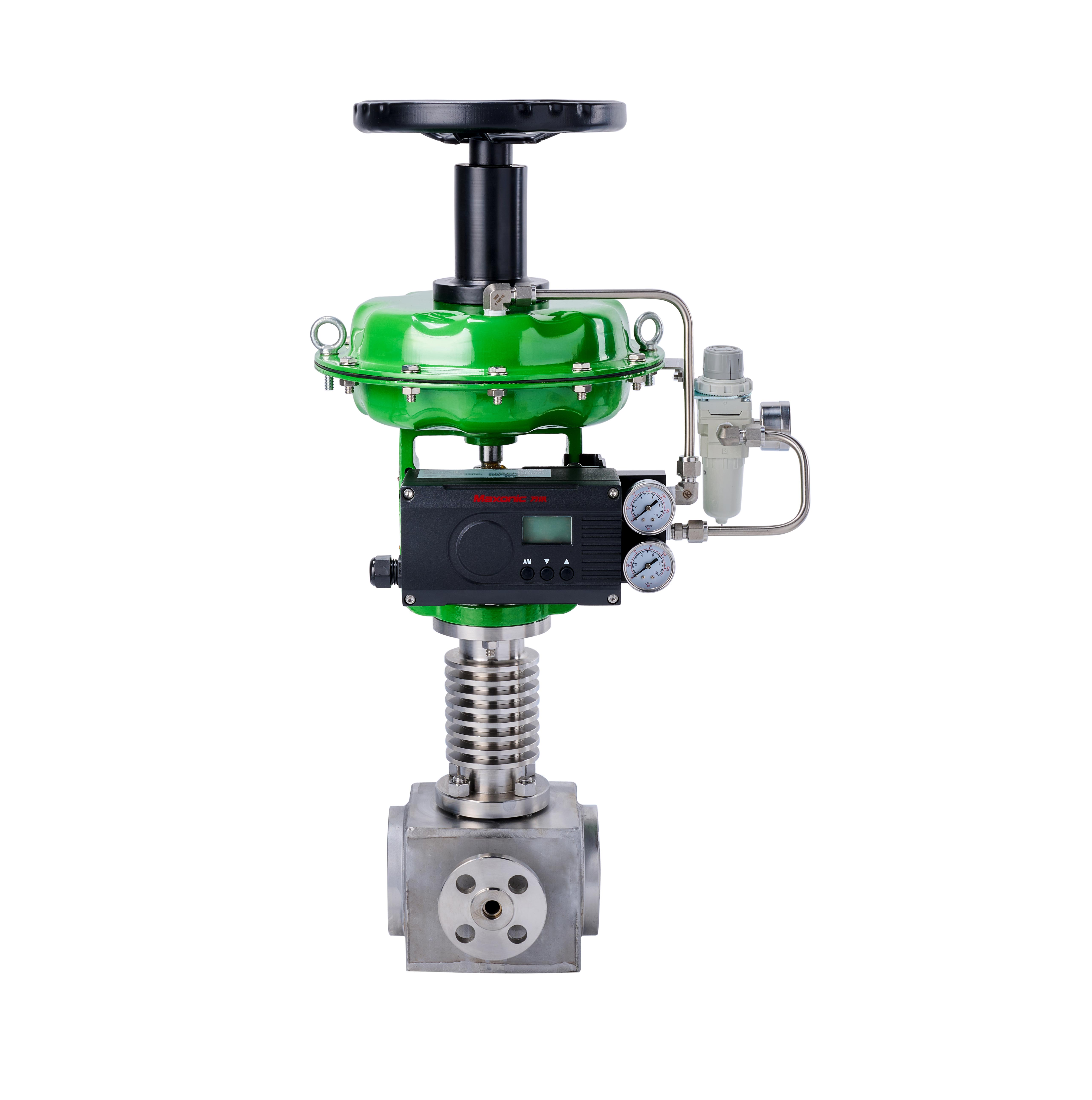

Vanne de régulation haute température à membrane pneumatique forgée

Conçue pour des conditions de processus sévères à haute température et haute pression, la vanne de régulation haute température forgée à membrane pneumatique combine un corps forgé retenant la pression avec un actionneur à membrane pneumatique pour assurer une régulation de débit précise et stable. La construction forgée offre une solidité et une résistance améliorées aux contraintes thermiques et mécaniques, tandis que le capot allongé et la garniture résistante à la chaleur aident à protéger le système de garniture et à maintenir les performances de contrôle à des températures élevées.

La vanne est particulièrement adaptée aux applications de vapeur surchauffée, de gaz à haute température, d'huile thermique, de pétrochimie, de raffinerie et de production d'électricité. Sa construction forgée compacte et ses options de garniture spécifiques à l'application le rendent bien adapté aux services exigeants impliquant une pression différentielle élevée, une érosion, une cavitation ou un cycle thermique, où une modulation et un confinement de pression fiables sont essentiels.

Renseignez-vous maintenant Prochains produits

Spécifications techniques

Paramètre	Spécification
Type de vanne	Vanne de commande à globe forgé
Construction du corps	Corps entièrement forgé
Actionneur	Actionneur pneumatique à membrane
Gamme de tailles	DN15-DN300
Pression nominale	Classe 600-Classe 2500
Matériau du corps	Forgé F11, F22, F91, SS316
Plage de température	-196℃~650℃
Matériau de garniture	Acier inoxydable trempé/Stellite
Type de capot	Capot allongé
Classe de fuite	ANSI Classe V-VI
Connexion	Soudage par emboîtement/soudé bout à bout/à bride
Demande	Système à vapeur, énergie thermique, raffinerie

Caractéristiques et amp; Avantages

Limite de pression forgée

Le corps forgé offre une résistance structurelle élevée et une résistance à la pression, aux chocs thermiques et aux charges mécaniques.

Garniture haute température

Des options de garnitures résistantes à la chaleur et durcies peuvent être sélectionnées pour résister à des températures élevées, des vitesses élevées et des conditions de processus érosives.

Actionnement pneumatique à membrane

Fournit un mouvement de tige réactif et reproductible pour une régulation automatique continue du débit.

Configuration du capot étendu

Aide à créer un tampon thermique entre le fluide de traitement chaud et les composants de la garniture et de l'actionneur.

Modulation précise

Les profils de clapet et de siège conçus permettent un réglage contrôlé du débit et une réponse prévisible du processus.

Gestion de pressions différentielles élevées

Un trim à plusieurs étages ou à équilibrage de pression peut être incorporé pour gérer les chutes de pression importantes et réduire l'énergie excessive du fluide.

Options anti-cavitation et anti-érosion

Des configurations internes spécialisées aident à limiter la cavitation, les clignotements, l'érosion, les vibrations et le bruit dans les services difficiles.

Résistance aux cycles thermiques

La construction forgée et les composants d'étanchéité soigneusement sélectionnés permettent de s'adapter aux cycles répétés de chauffage et de refroidissement.

Fonctionnement sans faille

L'actionneur pneumatique peut être configuré pour une ouverture en cas de panne, une fermeture en cas de panne ou d'autres positions de sécurité prédéfinies.

Convient aux applications à haute énergie

Idéal pour les systèmes de traitement de vapeur principale et auxiliaire, de vapeur surchauffée, de gaz à haute température, d'huile thermique, de raffinerie, de pétrochimie et de centrale électrique.

Équipement de test

-196°C Système de test d'azote liquide cryogénique

Simule des conditions de fonctionnement à très basse température pour vérifier les performances d'étanchéité et la fiabilité des vannes pour les applications cryogéniques.

Brinell, Rockwell et Testeur de dureté Vickers

Garantit que la dureté du matériau répond aux normes internationales en matière de résistance, de durabilité et de performances à long terme.

Machine de mesure de coordonnées à grande échelle (MMT)

Fournit une inspection dimensionnelle de haute précision pour garantir la précision de l’usinage et la cohérence du produit.

Système de test du cycle de vie des vannes

Évalue la durabilité et la fiabilité opérationnelle des vannes grâce à des tests répétés de cycles d’ouverture et de fermeture.

Haut & Chambre d'essai à basse température

Vérifie les performances et la stabilité de la vanne dans des conditions de température extrêmes.

Chambre d'essai de vieillissement à haute température

Évalue la stabilité des matériaux à long terme et la fiabilité du produit sous une exposition continue à haute température.

Spectromètre d'émission optique SPECTRO de bureau (Allemagne)

Effectue une analyse rapide et précise de la composition des matériaux pour garantir une traçabilité et une conformité complètes des matériaux.

FAQ

Q À quoi sert une vanne de contrôle ?

Les vannes de contrôle régulent automatiquement le débit, la pression, la température et le niveau de liquide afin de maintenir un fonctionnement stable et efficace du procédé.

Q Comment fonctionne une vanne de contrôle ?

Une vanne de commande reçoit les signaux d’un contrôleur et ajuste l’ouverture de la vanne via un actionneur pour atteindre les conditions de procédé requises.

Q Quels types d’actionneurs sont disponibles ?

Les vannes de contrôle peuvent être équipées d’actionneurs pneumatiques, électriques ou hydrauliques, selon les besoins de l’application.

Q Comment choisir la bonne vanne de contrôle ?

Le choix de la vanne dépend du milieu de procédé, du débit, de la pression, de la température, de la taille de la vanne et de la précision requise dans les commandes.

Q Quelle est la différence entre une vanne de contrôle et une vanne on/off ?

Une vanne marche/arrêt est conçue pour l’isolation, tandis qu’une vanne de contrôle module en continu le débit pour maintenir des paramètres précis du processus.

Q Quelles industries utilisent couramment des vannes de contrôle ?

Les vannes de contrôle sont largement utilisées dans les traitements chimiques, le pétrole et le gaz, le GNL, la production d’électricité, la fabrication pharmaceutique, la transformation alimentaire et les systèmes d’automatisation industrielle.
