Présentation



La sélection de la bonne vanne est essentielle pour garantir un fonctionnement sûr, fiable et efficace dans les systèmes industriels. Parmi les diverses vannes industrielles, les vannes à bille et les vannes à vanne sont deux des solutions les plus couramment utilisées dans les industries pétrochimiques, pétrolières et gazières, de transformation chimique et énergétique.

Bien que les deux vannes puissent être utilisées pour le contrôle tout ou rien, leurs structures, leurs caractéristiques de fonctionnement et leurs avantages d'application sont différents. Comprendre ces différences aide les ingénieurs et les équipes de projet à choisir la solution de vanne la plus adaptée aux conditions de fonctionnement spécifiques.

Pour les principes de fonctionnement sous-jacents, commencez par cette explication de les vannes industrielles et leur fonctionnement .

Pour une comparaison plus large au-delà de ces deux modèles d'isolement, consultez le principaux types de vannes industrielles et comment leurs considérations en matière de mouvement, de fonction et de sélection diffèrent.





---



1. Différences structurelles entre le robinet à tournant sphérique et le robinet-vanne

Robinet à tournant sphérique

Un robinet à tournant sphérique utilise un élément de fermeture sphérique avec un trou traversant. La vanne s'ouvre ou se ferme en tournant la bille de 90 degrés, permettant au passage d'écoulement de s'aligner ou de bloquer le pipeline.



Principales caractéristiques :

Fonctionnement quart de tour

Structure compacte

Ouverture et fermeture rapides

Excellentes performances d'étanchéité

Convient pour un fonctionnement fréquent



---

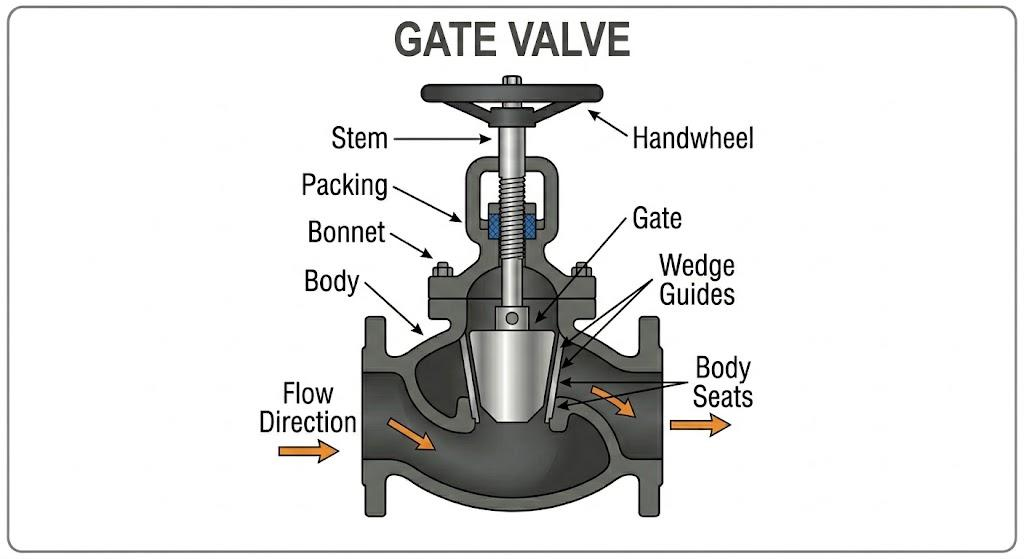

Vanne à vanne

Un robinet-vanne utilise un disque en forme de vanne qui se déplace verticalement pour ouvrir ou arrêter le débit. Lorsqu'elle est complètement ouverte, la vanne est complètement retirée du chemin d'écoulement, ce qui entraîne une perte de pression minimale.



Principales caractéristiques :

Conception de mouvements linéaires

Passage d'écoulement à passage intégral

Faible chute de pression

Convient aux applications d'isolation

Conçu principalement pour un service entièrement ouvert ou entièrement fermé



---



2. Avantages et limites

Avantages du robinet à tournant sphérique

Excellentes performances d'étanchéité

Fonctionnement rapide avec une conception quart de tour

Convient aux applications haute pression et haute température

Bonne capacité de contrôle du débit dans des conceptions spécifiques

Risque de fuite réduit



Limites :

Non recommandé pour les applications de limitation dans les conceptions standard

Coût plus élevé pour les grandes tailles ou les matériaux spéciaux



---



Avantages des vannes à vanne

Faible résistance à l'écoulement lorsqu'il est complètement ouvert

Convient aux canalisations de grand diamètre

Performances d'isolation fiables

Rentable pour certaines applications



Limites :

Fonctionnement plus lent par rapport aux robinets à tournant sphérique

Ne convient pas à un fonctionnement fréquent

Non recommandé pour le service de limitation



---



3. Comparaison des applications

Demande	Vanne recommandée
Ouverture et fermeture fréquentes	Robinet à tournant sphérique
Service d'arrêt d'urgence	Robinet à tournant sphérique
Isolation des canalisations haute pression	Robinet à tournant sphérique/vanne à vanne
Pipeline de grand diamètre	Vanne à vanne
Transmission à plein débit	Vanne à vanne
Systèmes de procédés pétrochimiques	Robinet à tournant sphérique/vanne à vanne





---



4. Recommandations de sélection de vannes pour les applications pétrochimiques

Dans les industries pétrochimiques et de transformation chimique, le choix des vannes dépend de facteurs tels que la pression nominale, la température, les caractéristiques du fluide, la fréquence de fonctionnement et les exigences de maintenance.



Les robinets à tournant sphérique sont généralement préférés pour :

Conduites de processus haute pression

Applications d'arrêt de gaz et de liquides

Systèmes d'arrêt d'urgence

Applications de milieux corrosifs nécessitant une étanchéité fiable



Les robinets-vannes sont généralement préférés pour :

Canalisations de grand diamètre

Principaux systèmes d'isolation

Applications nécessitant une perte de pression minimale

Fonctionnement à long terme entièrement ouvert ou entièrement fermé

Pour des conditions industrielles difficiles, le choix des matériaux et la technologie d’étanchéité sont également essentiels. Des options telles que l'acier inoxydable, l'acier inoxydable duplex, le titane et les alliages spéciaux peuvent être sélectionnées en fonction des exigences du support.



---



Conclusion

Les robinets à tournant sphérique et les robinets-vannes jouent un rôle important dans les applications industrielles. Le meilleur choix dépend des conditions de fonctionnement spécifiques, de la configuration système requise et des attentes en matière de performances.



En comprenant les différences de conception, d'avantages et de scénarios d'application, les ingénieurs peuvent sélectionner la solution de vanne la plus fiable pour améliorer la sécurité, l'efficacité et la durée de vie du système.
