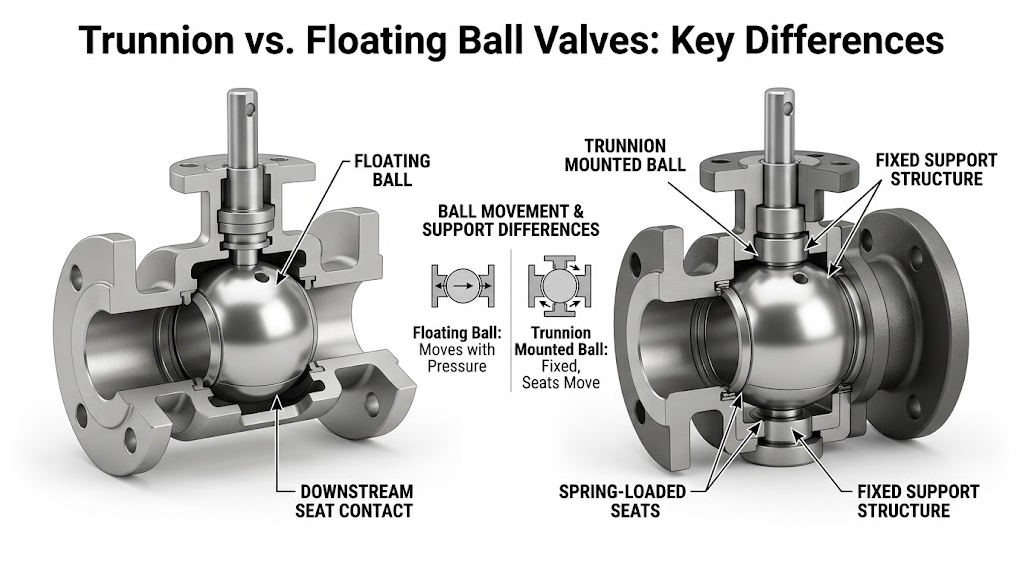

Lors de la sélection d'un robinet à tournant sphérique industriel , l'une des premières décisions est de savoir si une balle flottante soupape ou un robinet à tournant sphérique monté sur tourillon est mieux adapté à l'application. Les deux conceptions utilisent une bille quart de tour pour assurer une isolation fiable du flux, mais leurs structures de support internes diffèrent considérablement.
Un robinet à bille flottant s'appuie sur la pression de la conduite pour pousser la bille contre le siège en aval, tandis qu'une conception montée sur tourillon utilise un système de support inférieur et supérieur fixe pour réduire le mouvement de la bille et le couple de fonctionnement. Le bon choix dépend de la taille de la vanne, de la pression nominale, du fluide, de la température et des conditions de fonctionnement.
Dans un robinet à bille flottante, la bille n'est pas fixée mécaniquement au fond. Au lieu de cela, le ballon peut bouger légèrement sous la pression.
Lorsque la vanne est fermée, la pression en amont pousse la bille vers le siège en aval, contribuant ainsi à créer un joint étanche.
Cette construction relativement simple rend les vannes à bille flottantes adaptées à de nombreuses applications industrielles générales où les exigences en matière de taille et de pression des vannes sont modérées.
Cependant, à mesure que la taille et la pression de la vanne augmentent, la force agissant sur la bille et les sièges augmente également. Cela peut entraîner un couple de fonctionnement plus élevé et des exigences plus élevées sur l'actionneur de vanne.
Un robinet à tournant sphérique monté sur tourillon soutient la boule avec un système de tourillon fixe. La bille ne se déplace pas librement vers le siège aval de la même manière qu'une conception flottante.
Cette disposition permet de réduire la force nécessaire pour faire tourner la bille, en particulier dans les vannes plus grandes et les applications à pression plus élevée.
Les robinets à tournant sphérique montés sur tourillon sont donc largement utilisés dans des applications telles que les pipelines de pétrole et de gaz, le transport de gaz, les installations pétrochimiques et autres systèmes de processus exigeants.
Pour projets nécessitant des tailles plus grandes ou des classes de pression plus élevées, un robinet à tournant sphérique monté sur tourillon peut fournir une combinaison pratique d'isolation fiable et de couple de fonctionnement gérable.
| Caractéristique | Robinet à tournant sphérique flottant | Robinet à tournant sphérique monté sur tourillon |
|---|---|---|
| Appui de balle | Le ballon peut bouger légèrement | La balle est soutenue par des tourillons |
| Taille typique | Petit à moyen | Moyen à grand |
| Application de pression | Pression générale à modérée | Applications haute pression |
| Couple de fonctionnement | Peut augmenter avec la pression et la taille | Généralement plus bas pour les valves plus grandes |
| Construction | Relativement simple | Structure de support plus robuste |
| Applications typiques | Service industriel général | Pétrole et gaz, pipelines, pétrochimie |
Il s’agit de lignes directrices générales de sélection plutôt que de limites strictes. La conception appropriée dépend des spécifications réelles de la vanne et des conditions de service.
Une conception montée sur tourillon peut être envisagée lorsque le projet implique :
Par exemple, la gamme de robinets à tournant sphérique montés sur tourillon de Kaiwei comprend différentes tailles, classes de pression et configurations pour des besoins exigeants. applications industrielles .
Pour les projets nécessitant une conception plus spécialisée, vous pouvez également consulter les [vannes à bille industrielles] de Kaiwei pour comparer différentes configurations de vannes à bille.
Une conception flottante peut être appropriée lorsque l’application implique :
Le point important est que les vannes à bille flottante ne doivent pas être sélectionnées simplement parce qu’elles ont une conception plus simple. La pression, la température, le fluide et la taille de la vanne doivent encore être vérifiés par rapport aux spécifications techniques du fabricant.
Un processus de sélection pratique commence par cinq questions :
La taille de la vanne affecte les forces agissant sur la bille et les sièges. Les pipelines plus grands nécessitent souvent une conception montée sur tourillon.
Une pression plus élevée peut augmenter la force agissant sur la bille et donc influencer le couple de fonctionnement et la charge du siège.
Le gaz, l'huile, l'eau et les fluides corrosifs ou abrasifs peuvent nécessiter des matériaux de corps, de siège et d'étanchéité différents.
Les applications à cycle élevé peuvent imposer des exigences supplémentaires en matière de sièges, de joints et de composants de fonctionnement.
API, ASME et autres normes applicables doivent être confirmées avant de sélectionner la configuration finale de la vanne.
Il n’existe pas de réponse universelle quant à savoir si un robinet à tournant sphérique flottant ou monté sur tourillon est préférable. La conception correcte dépend de la combinaison de la taille, de la pression, de la température, du fluide, des exigences d'étanchéité et des conditions de fonctionnement.
Les vannes à bille flottante peuvent convenir à de nombreux services industriels généraux, tandis que les conceptions montées sur tourillon sont généralement sélectionnées pour les applications plus grandes et à pression plus élevée.
Pour une comparaison plus large des modèles disponibles, explorez Kaiwei robinets à tournant sphérique industriels et sélectionnez la configuration en fonction des exigences de votre projet.
Si la famille de vannes requise n'a pas encore été décidée, comparez d'abord Vannes à vanne, à globe, à bille, à papillon et anti-retour par fonction et conditions de fonctionnement.
Besoin d'aide pour choisir un robinet à tournant sphérique ? Contacter Kaiwei avec la taille, la classe de pression, le fluide et les conditions de fonctionnement requises pour une configuration adaptée.
