Quels sont les principaux types de vannes industrielles ?

Les principaux types de vannes industrielles sont les vannes à guillotine, à globe, à bille, à papillon et anti-retour. Les robinets-vannes et les robinets à tournant sphérique remplissent généralement des fonctions d'isolation ; des vannes de régulation à globe et caractérisées régulent le débit ; les vannes papillon offrent une commande rotative compacte ; et les clapets anti-retour empêchent le flux inverse. La sélection finale dépend des conditions de service, et non du seul nom de la catégorie.

Points clés à retenir

• Commencez par la fonction requise : isoler, étrangler, empêcher le reflux, détourner ou protéger l'équipement.
• Comparez la perte de pression, la vitesse de fonctionnement, l'enveloppe d'installation, l'actionnement, la maintenabilité et les exigences d'arrêt.
• Adaptez les matériaux du corps, des garnitures, du siège, de la garniture et du joint à la plage de température et du fluide.
• Confirmez le code de tuyauterie en vigueur, la norme de vanne, le raccordement d'extrémité, la classe de pression, les tests et la documentation avant de commander.

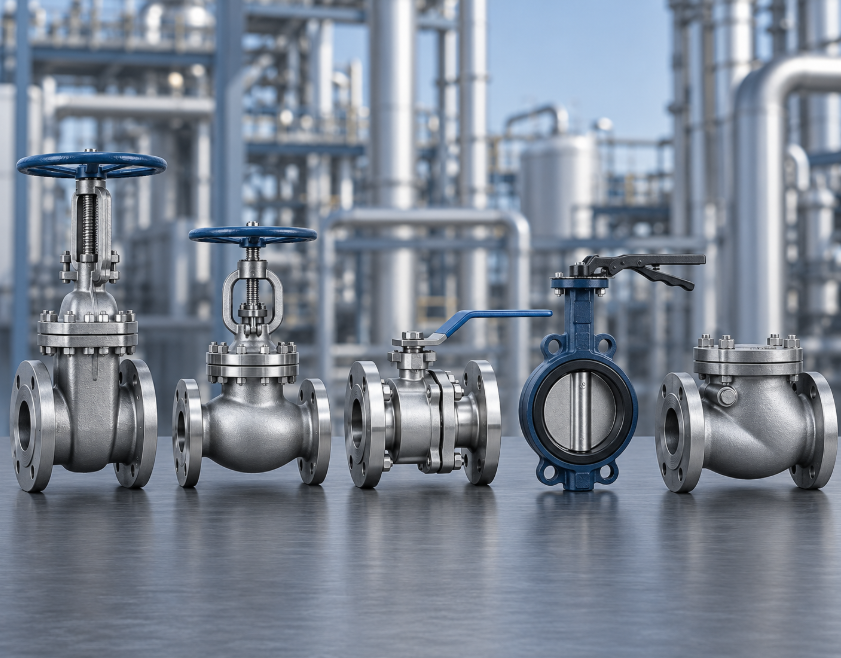

Cinq types de vannes industrielles courantes

Une vanne modifie le débit en déplaçant un élément dans, loin ou à travers le chemin d'écoulement. L'élément peut être une porte, un bouchon, une bille, un disque ou un élément de contrôle entraîné par le fluide de traitement. Le Aperçu de la vanne manuelle TLV fournit une explication utile basée sur la construction des principales conceptions manuelles.

Vannes à vanne

Un robinet-vanne offre un passage relativement dégagé lorsqu'il est complètement ouvert. Cela en fait un point de départ courant pour l’isolation où la vanne reste normalement complètement ouverte ou complètement fermée. Ce n'est pas automatiquement le meilleur choix lorsque des cycles fréquents, un fonctionnement rapide, un petit espace d'installation ou une limitation contrôlée sont requis.

Vannes à soupape

Un robinet à soupape modifie la zone d'écoulement à mesure que son bouchon se déplace par rapport au siège. Cette relation contrôlable fait de la conception un candidat fréquent à la limitation. Le compromis est un chemin d'écoulement plus tortueux et donc une perte de pression potentiellement plus élevée. Une application de contrôle nécessite toujours une analyse du dimensionnement, de la sélection des trims, du dimensionnement de l'actionneur, de la plage de réglage, du bruit, de la cavitation et de l'arrêt.

Vannes à bille

Un robinet à tournant sphérique tourne entre les positions ouverte et fermée de 90 degrés. Les conceptions à passage intégral peuvent fournir une ouverture d'écoulement proche de l'alésage du tuyau connecté, tandis que les conceptions à passage réduit utilisent intentionnellement une ouverture plus petite. La conception du siège, le support de la bille, le comportement de la pression dans la cavité, le couple de fonctionnement et la température de service affectent tous la sélection. Explorez le direct Famille de robinets à tournant sphérique KAIWEI comme catalogue de départ, puis demandez des données spécifiques au modèle.

Vannes papillon

Les vannes papillon placent un disque rotatif dans la ligne et peuvent offrir une courte enveloppe face à face. Les conceptions concentriques, à double et triple décalage ne doivent pas être considérées comme interchangeables. Le service prévu, la construction du siège, la direction de la pression, la compatibilité des brides, l'orientation de l'arbre, le couple d'actionneur disponible et la vitesse admissible doivent être révisés. KAIWEI répertorie les configurations actuelles sur son page de la vanne papillon .

Clapets anti-retour

Un clapet anti-retour est automatique : la pression différentielle directe l'ouvre et la réduction ou l'inversion du débit provoque sa fermeture. Le catalogue KAIWEIles matériaux couvrent les séries de clapets anti-retour généraux et à joint de pression et mentionnent les options de conception de fermeture rapide, de dérivation et de cylindre d'amortissement, mais ne fournissent aucune donnée de test de temps de fermeture ou de coup de bélier. Les exigences spécifiques au modèle en matière de structure, d'orientation, de direction, de vitesse, de réponse transitoire et de fuite inverse nécessitent donc une vérification technique.

Sélectionner par fonction avant la construction

« Quelle valve est la meilleure ? » est incomplet sans un devoir défini. Utilisez la séquence suivante :

1. Définir l'action. La vanne isole-t-elle, module-t-elle, empêche-t-elle le flux inverse, détourne-t-elle ou combine-t-elle les flux ?
2. Décrivez le fluide. Incluez la composition, la phase, les solides, la corrosivité, la toxicité, la viscosité et si le fluide peut cristalliser ou polymériser.
3. Définir l’enveloppe opérationnelle. Indiquer la pression et la température normales, minimales, maximales, de conception, de démarrage, d'arrêt et de refoulement.
4. Définir les performances hydrauliques. Indiquez le débit normal/minimum/maximum, la chute de pression admissible, l'arrêt requis et tout problème de cavitation, de clignotement, de bruit, de surtension ou d'érosion.
5. Spécifiez l'interface. Enregistrez la taille nominale, le programme ou l'alésage, la classe de pression, le raccordement d'extrémité, les exigences face à face, l'actionneur, les commandes et la position de défaillance, le cas échéant.
6. Nommez les règles et les preuves. Identifiez le code de tuyauterie, la norme de vanne, le plan d'inspection, le test de pression, les certificats de matériaux, les dessins et le format de document requis par le projet.

Comment les normes s’adaptent à la décision

Les normes définissent les domaines d'application et les exigences partagées ; ils ne choisissent pas la vanne pour l'ingénieur. ASME B16.34 couvre des sujets tels que les valeurs pression-température, les matériaux, les dimensions, l'examen, les tests, les tolérances et le marquage pour la nouvelle construction de vanne spécifiée. Les normes spécifiques aux produits peuvent ajouter des exigences de conception et de test.

Une référence standard sur une page de catalogue ne constitue pas une preuve que chaque modèle porte une certification ou convient à chaque application. Les spécifications d'achat doivent identifier l'édition requise et tout ajout au projet, tandis que le fournisseur doit renvoyer une déclaration de conformité spécifique au modèle et une liste d'exceptions.

Transformez la comparaison en une enquête technique

KAIWEI en direct catalogue de vannes industrielles organise les familles de produits actuelles pour un examen initial. Pour un examen technique ou un devis, envoyez le fluide et la concentration, la pression/température de conception et de fonctionnement, la taille et la classe requises, les matériaux du corps/garniture/siège, la connexion d'extrémité, les exigences de norme et de test, l'actionnement et les contrôles, la quantité et la liste de documents via le page de contact .

Ces informations permettent à l'équipe de comparer une famille de produits et une configuration réelles au lieu de recommander une vanne uniquement sur l'étiquette de service.
