Quelle vanne est la meilleure pour étrangler le débit ?

Une vanne de régulation de type globe constitue souvent le meilleur point de départ pour un étranglement précis, car la course du clapet peut créer une caractéristique de débit définie et le trim peut être conçu pour la chute de pression. Un rotatif caractérisé soupape peut être préférable pour une capacité élevée ou un espace limité. La bonne réponse nécessite un dimensionnement par rapport à l’enveloppe opérationnelle complète.

Points clés à retenir

• Utilisez une vanne de régulation adaptée lorsque la fonction principale est une modulation stable et reproductible.
• Les conceptions à globe offrent une grande flexibilité d'étranglement mais peuvent subir une chute de pression plus importante que les conceptions à isolation directe.
• Les conceptions à bille caractérisées et à papillon hautes performances peuvent fournir une capacité plus élevée dans un boîtier rotatif compact.
• Vérifiez le fonctionnement minimum, normal et maximum (pas seulement le maximum de conception) et examinez la cavitation, le clignotement, le bruit, la vitesse, le couple, l'arrêt et l'action en cas de défaillance.

La meilleure vanne dépend de la tâche de contrôle

Une vanne d'étranglement doit faire plus que survivre partiellement ouverte. Il doit fournir le débit requis à chaque point de fonctionnement, répondre au contrôleur, rester stable à proximité de la course prévue et tolérer l'énergie libérée à travers le trim. Le Manuel de la vanne de régulation Fisher traite le dimensionnement des vannes, le comportement installé, la réponse de l'actionneur, les calculs de liquides et de gaz, la cavitation, les éclairs, le bruit, les matériaux et les valeurs pression-température comme des décisions liées.

Pour séparer les tâches de limitation de l'isolation et de la prévention du reflux, utilisez ceci aperçu des types de vannes industrielles avant d’évaluer une conception spécifique de vanne de régulation.

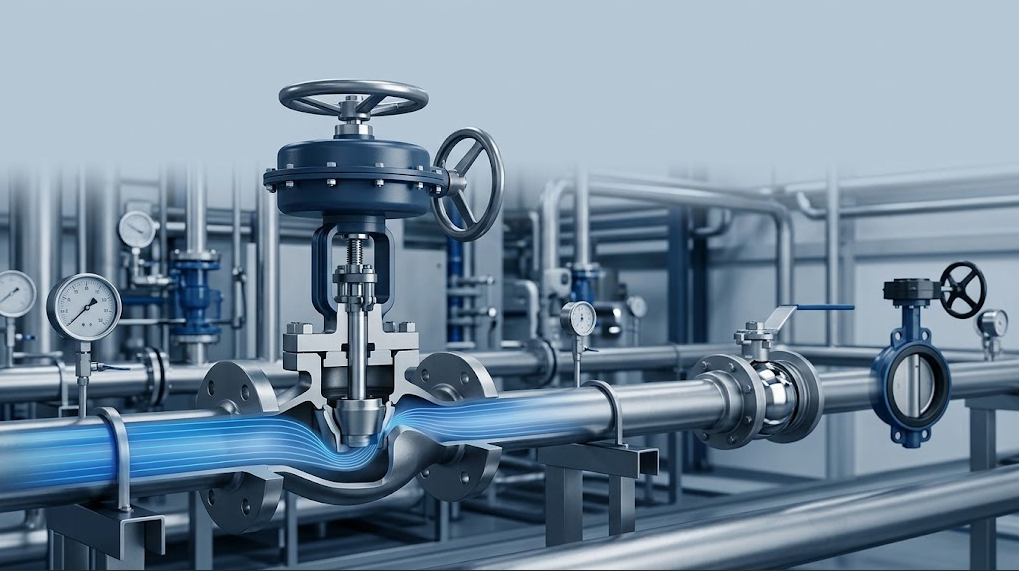

Pourquoi les vannes à soupape sont un premier choix courant

Dans un robinet à soupape , le bouchon se déplace par rapport au siège et modifie la zone d'écoulement avec le déplacement. Le Guide de vanne manuelle TLV explique que les robinets à tournant sphérique peuvent gérer le contrôle du débit et note moins de risques d'endommagement du clapet ou du siège lors d'une ouverture partielle qu'avec les robinets à tournant sphérique manuels conventionnels. Cela met également en évidence le compromis : le chemin interne peut créer une chute de pression plus importante.

Un corps de vanne de régulation ajoute des données de trim, d'actionneur, de positionneur et de performances définies à cette géométrie de base. Les caractéristiques à pourcentage égal, linéaire et d'ouverture rapide décrivent la manière dont le coefficient de débit nominal change avec le déplacement dans des conditions de test spécifiées. La meilleure caractéristique inhérente n’est pas choisie par l’habitude ; les pertes de charge du système et le gain du processus déterminent le comportement de l'installation.

Quand une vanne de commande rotative peut être meilleure

Une conception rotative peut réduire le poids et l'enveloppe ou fournir une capacité de débit plus élevée pour une taille nominale donnée. Les segments à bille caractérisés et les corps de papillon hautes performances sont des styles de vannes de régulation établis, et non de simples vannes d'isolement manuelles maintenues à moitié ouvertes. Ils nécessitent toujours des données du fabricant concernant le coefficient de débit, la récupération de pression, le couple dynamique, la marge de l'actionneur, la charge du siège, la pression différentielle admissible et le bruit.

Ne déduisez pas l’adéquation de la limitation à partir d’un nom de famille de produits générique. KAIWEI en direct catalogue de vannes papillon répertorie les familles concentriques et décalées, tandis que son catalogue de vannes de régulation répertorie les produits orientés contrôle. Le trim, l'actionneur, le signal, la position de défaillance, le couple disponible, le Cv/Kv et la chute de pression admissible doivent être confirmés pour le modèle proposé.

Le dimensionnement va bien au-delà de la simple correspondance avec la taille du tuyau

Pour les liquides, une relation de dimensionnement de base non étranglée est souvent introduite sous la forme :

Q = Cv × carré (ΔP / SG)

où Q est le débit équivalent à l'eau en gallons américains par minute selon la convention d'unité définie de l'équation, ΔP est la chute de pression de la vanne en psi et SG est la densité spécifique du liquide. Le réarrangement donne Cv = Q × sqrt(SG / ΔP).

À titre d'illustration simple, un liquide semblable à de l'eau à 100 gpm avec 4 psi alloués à travers la vanne donne un Cv préliminaire = 100 × sqrt(1/4) = 50. Il ne s'agit pas d'une sélection finale. Les réducteurs attachés, la viscosité, la pression de vapeur, la pression critique, le débit étouffé, le flash, la cavitation, l'expansion du gaz, les unités, les facteurs de sécurité et la course de fonctionnement souhaitée peuvent modifier le résultat. Utilisez la norme de dimensionnement applicable et les coefficients actuels du fabricant.

Vérifiez tous les cas de fonctionnement

Une vanne surdimensionnée peut fonctionner normalement à proximité du siège, où la résolution, la friction et le gain de processus peuvent produire un cyclage. Une vanne sous-dimensionnée peut ne pas laisser passer le débit maximum ou nécessiter une chute de pression excessive. Construisez un tableau de cas avant de demander un devis :

Spécifiez ensuite le bruit admissible, la classe d'arrêt, la direction de la fuite, la plage de réglage, le temps de réponse, l'action d'ouverture/fermeture/fail-in-place, l'alimentation électrique, le signal de commande, les exigences en matière de zone dangereuse et les contraintes de maintenance.

Vérifications des limites de pression et des normes

Le dimensionnement du chemin d'écoulement ne valide pas l'enveloppe de pression. ASME B16.34 couvre les valeurs de pression-température, les matériaux, les dimensions, l'examen, les tests et le marquage des nouvelles vannes spécifiées. Confirmez le groupe de matériaux et la température avant d’interpréter la classe de pression, et indiquez séparément les normes de dimensionnement, de fuite, de test et de documentation requises par le projet.

Demandez à KAIWEI une sélection traçable

Envoyez à KAIWEI le tableau du cas de fonctionnement, la composition du fluide, la classe des tuyaux et des conduites, les matériaux requis pour le corps/garniture/siège/emballage, la direction d'arrêt et d'écoulement, la norme de vanne, la connexion d'extrémité, les utilitaires de l'actionneur, le signal de commande, l'action en cas de défaillance, l'inspection et les exigences en matière de documents. Le Page des solutions KAIWEI décrit l'itinéraire de l'enquête, et le page de contact peut recevoir la demande technique ou la demande de prix.

Demandez à la réponse d'indiquer le Cv/Kv requis calculé, le coefficient nominal sélectionné et la course dans chaque cas, l'évaluation prévue du bruit ou de la cavitation le cas échéant, la pression différentielle admissible, la base de dimensionnement de l'actionneur et les hypothèses. Cela rend la recommandation révisable.
